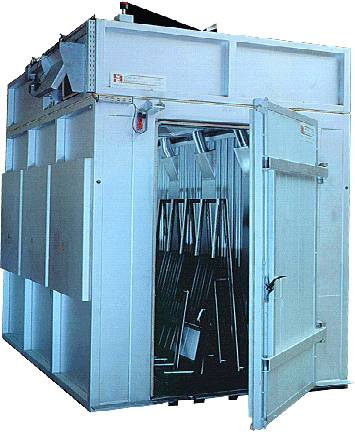

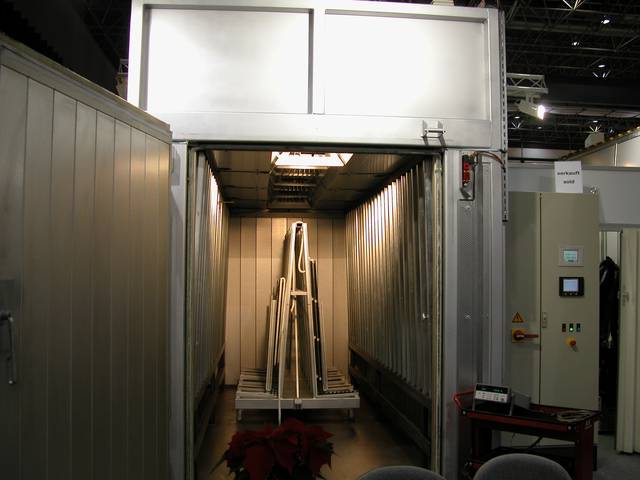

Печь термического тестирования стекла 3700 х 3150 мм

Увеличить
Увеличить
артикул TGHST3
наименование Печь термического тестирования стекла 3700 х 3150 мм
модель HST 3
производитель Torgauer
страна Германия



Печь предназначена для выявления закаленных стекол, вероятность саморазрушения которых в результате роста включений сульфида никеля в процессе эксплуатации на объекте весьма высока. Склонные к саморазрушению закаленные стекла разрушаются в печи в результате длительного воздействия высокой температуры.

Технические характеристики и размеры:

Внешние габариты:

  • высота: 4200 мм
  • длина: 4100 мм
  • ширина: 2700 мм (внизу), 3000 мм (наверху)
  • объем камеры: ок. 16 м3

Размеры камеры:

  • высота: 3150 мм
  • длина: 3700 мм
  • ширина: 1500 мм
  • дверной проем: 2980 х 1350 / 1500 мм
  • макс. размеры листа стекла: 3600 мм х 2500 мм

Масса: прим. 6000 кг

Шум: 78 дБ

Описание:

  • Печь состоит из одной камеры с электронагревом. Листы стекла для тестирования ставятся вертикально на транспортную тележку и при помощи роклы загружаются в камеру тестирования.
  • Тестирование происходит при температуре 290° в течение 8 часов (время тестирования регулируется). Данная печь изготовлена в виде стальной рамочной конструкции с оптимальной теплоизоляцией.
  • Изоляция потолка:  > 170 мм изоляционный материал.
  • Изоляция пола: > 50 мм изоляционный материал.
  • Боковые части и дверь печи:  > 120 мм изоляционный материал.
  • Для внешней обшивки использована листовая сталь. Внутренняя обшивка и воздуховоды выполнены из оцинкованной листовой стали. Благодаря использованию высокоэффективных вентиляторов, подающих горячий воздух, достигается равномерное нагревание. Принудительная вентиляция гарантирует оптимальный нагрев листов стекла. Вытяжка обеспечивает быстрый отвод тепла после  завершения тестирования. Вытяжной канал на улицу делается по специальному заказу. Эта печь имеет специальную поворотную дверь на передней части печи, которая блокируется механически и электрически, согласно желанию клиента как справа, так и слева. Фундамент печки требует бетонной подушки с несущей поверхностью 1500 кг на м2. На месте, где планируется установить печку, необходимо сделать строительное углубление ок. 70 мм для выравнивания пола печки с полом цеха. (Подготовительные работы производятся заказчиком) В качестве альтернативной опции мы можем предложить печку с выезжающей рамой. Гладкость или ровность  бетонного пола или углубления: ±  4мм, но не более 3 мм на погонный метр.


Система управления:

  • Печь оснащена ЧПУ технологическими процессами и функциями контроля. Ввод параметров программ (температура и время выдержки) осуществляется при помощи сенсорного дисплея.. Рекомендованная температура тестирования 290°С ± 10° С.
  • Время выдержки - 1- 10 часов
  • Время нагрева до температуры тестирования и время охлаждения задается в зависимости от толщины стекла и загрузки печи.
  • Система управления самостоятельно контролирует выполнение заданной программы.
  • Печь оснащена термостатом для контроля предельной температуры в камере (320°С).
  • Время начала работы печи также программируется (отсроченный старт).
  • Параметры тестирования регистрируются и протоколируются электрическим писцом на бумаге. (Протокол испытаний на каждую партию)
  • После завершения процесса тестирования печь автоматически переключается в режим охлаждения. Звуковой сигнал извещает о возможности разгрузки камеры.

Параметры подключения:

  • Мощность: ок. 200 кВт / 380 В / 3 ф
  • Сжатый воздух: 6 бар
  • Печь ЕК 3600х2500 соответствует техническим требованиям DIN 18516  часть 4, а также проекту DIN EN14179-1(Е):03/2002 и другим строительным и техническим нормам и требованиям Европейского Сообщества (СЕ)
  • Гарантия: 12 месяцев односменной работы, при условии выполнения регламентных работ в указанные сроки. Гарантия не распространяется на быстроизнашивающиеся части.

Комплектация:

  • Печь однокамерная 1 шт
  • Рампа загрузочная 3000 х 1800 х 70 мм 1 шт
  • Цифровая система регистрации данных 1 шт
  • Пирамида для стекла 1600 х 1350 мм (2,0 т) 1 шт
  • Пирамида для стекла 1600 х 1350 мм (2,0 т) 1 шт
  • Ролики передние для пирамиды  1600 х 1350 мм 1 комплект
  • Пирамида для стекла 3600 х 1250 мм (4,0 т) 1 шт
  • Ролики передние для пирамиды 3600 х 1250 мм 1 комплект
  • Тележка рычажная для перемещения пирамид с роликами 1 шт
  • Шнур из стекловолокна (дистанция между стеклами) 100 м
  • Прижимы  для стекла на пирамиде 6 шт
  • Шеф-монтаж и обучение (заказчик предоставляет монтажников) 3 - 4 дня
