Краткое техническое описание
| Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99. |

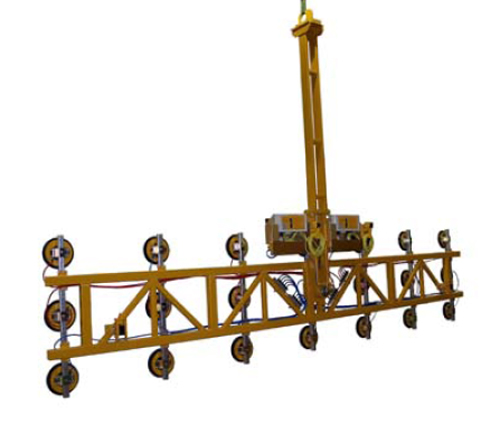

Разработано для эксплуатации на стройплощадках на территории ЕС в соответствии с EN . Идеально подходит для работы с большими фасадными элементами или оконными стеклами на строцплощадке . Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью.
Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.
Описание
-
Повышенная безопасность за счет 2 независимых вакуумных контуров.
-
Каждый вакуумный контур оснащен двойной защитой.
-
Соответствует нормам EN 13155 , prEN 13035-1 и prEN 13035-2.
-
Каждый вакуумный контур включает в себя резервный ресивер с обратным клапаном , вакуумный выключатель и контрольный вакуумметр.
-
2 замкнутых вакуумных контура.
-
Предотвращают потерю вакуума при сбое подачи питания.
-
Сигнальная лампа и акустический сигнал сообщают о понижении уровня вакуума.
Контроль отключения питания
-
Продольные и поперечные несущие балки регулируются с помощью крестовых зажимов
-
Многорядное расположения присосок.
-
Присоски подвижно закреплены непосредственно на поперечных несущих балках.
-
Изменяемое расстояние между присосками.
-
Cменная подвесная штанга(длина под заказ).
-
Поворотный механизм (-90°/0°/+90°) с поворотной цапфой на роликовых опорах и фиксацией.
-
Устройство имеет модульную конструкцию.
Генерация вакуума
-
Встроенный аккумуляторный вакуумный насос (сухого хода) , не требующий трудоемкого техобслуживания.
-
Без переключения между работой от аккумулятора и от сети.
-
Встроенное зарядное устройство для зарядки в ночное время.
-
Не требуется замена аккумулятора.
-
Без подводящих кабелей , шлангов.
Органы управления
-
ВКЛ/ВЫКЛ непосредственно на устройстве.
-
ПРИТЯГИВАНИЕ/ОТПУСКАНИЕ через ручной клапан на устройстве , опционально через кабельный пульт дистанционного управления , опционально через инфракрасный пульт дистанционного управления.
Тип подвеса
-
Сменная подвесная штанга.
Максимальная грузоподъемность
-
1800 кг.
Цвет
-
Желтый/частично оцинкованный.
Основные технические параметры
|
Присоски |
| ||
|
- тип |
388 | ||
|
- размер, мм |
~300 | ||
|
- количество, шт. |
2х6 |
2х10 |
2х12 |
|
Размер рамы ,мм |
~1100x850 | ||
|
Безопасная рабочая грузоподъёмность устройства, кг * |
| ||
|
-на стройплощадках в ЕС , кг |
600 |
1000 |
1200 |
|
-внутризаводская ,кг |
1200 |
1500 |
1800 |
|
Длина продольных несущих балок ,мм |
~2500 |
~3000 |
~4000 |
|
Количество поперечных несущих балок |
4 |
8 |
8 |
|
Длина поперечных несущих балок |
1300 |
1400 |
1600 |
|
Подвесная штанга ,длина ,мм |
~1600 |
~2100 |
~2100 |
|
Вакуумный насос, куб.м/час |
1,5 | ||
|
Электропитание |
230 В 50/60 Гц 1-фаз | ||
