Профессиональные вакуумные захваты для создания ЭФФЕКТИВНОГО ПРОИЗВОДСТВА

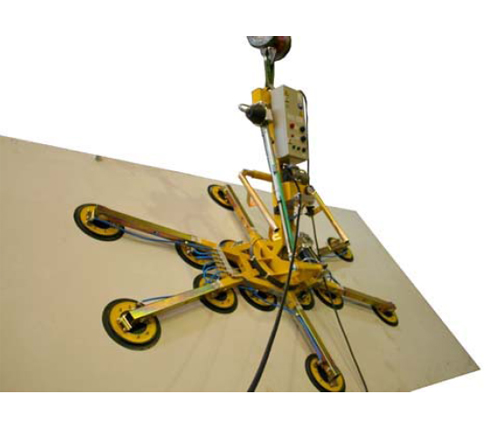

МОДЕЛЬ: Kombi-7031-DS3

Хотите посмотреть примеры
применения данной модели?

Нажмите на кнопку.


Модель Kombi-7031-DS3 может использоваться со следующим оборудованием
(Перейдите в нужный раздел, нажав на соответствующую картинку)
Столы раскроя
Моечные машины
Стеклопакетные линии
Пескоструйные автоматы

Краткое техническое описание

Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99.

Эксплуатация на стройплощадках на территории ЕС разрешена только с поддерживающим устройством согласно EN 13155.Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью.Для вертикального подъема и транспортировки с сохранением стабильной поверхности , наклон при помощи электропривода на макс. 90 градусов,поворот при помощи электропривода на +/- 360 градусов.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

  • 1-контурная вакуумная система.
  • Вакуумный контур включает резервный ресивер с обратным клапаном, вакуумный выключатель и контрольный вакуумметр.
  • Замкнутая вакуумная система предотвращает потерю вакуума при сбое подачи питания.
  • Сигнальная лампа и акустический сигнал предупреждает о недостатке вакуума.

Контроль отключения питания

  • Многорядное расположения присосок.
  • Каждая присоска отключается при помощи индивидуального вентиля.
  • Возможность расширения за счет макс. 6 удлинителей.
  • Бесступенчатый наклон на 90 градусов с помощью подъемного электропривода.
  • Бесступенчатый поворот на +/- 360 градусов с помощью редукторного электропривода.
  • Направляющая дужка.
  • Держатель для выключателя крана.

Генерация вакуума

  • Встроенный вакуумный насос (сухого хода), не требующий трудоемкого техобслуживания.
  • Для работы от электросети.

Органы управления

  • ВКЛ/ВЫКЛ через кабельный пульт дистанционного управления.
  • ПРИТЯГИВАНИЕ/ОТПУСКАНИЕ через кабельный пульт дистанционного управления.
  • Наклон ГОРИЗОНТАЛЬНЫЙ/ВЕРТИКАЛЬНЫЙ через кабельный пульт дистанционного управления.
  • Вращение ВПРАВО/ВЛЕВО через кабельный пульт дистанционного управления.

Подвес

  • Крановая проушина на несущей раме.

Максимальная грузоподъемность

  • 1000 кг.

Цвет

  • Желтый/частично оцинкованный.

Основные технические параметры

Присоски



- тип

388

- размер, мм

300

- количество, шт.

8 + 6 x 1

8 + 4 x 1

8

4

Количество удлинителей

6

4

0

0

Безопасная рабочая грузоподъёмность устройства, кг *

1000

1000

800

400

Размер рамы,мм

~2550 x 1850

~2100 x 1360

~1360 x 630

~1360 x 630

Электропитание

400 В, 50 Гц, 3 фазы

Вакуумный насос, куб.м/час

3

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
