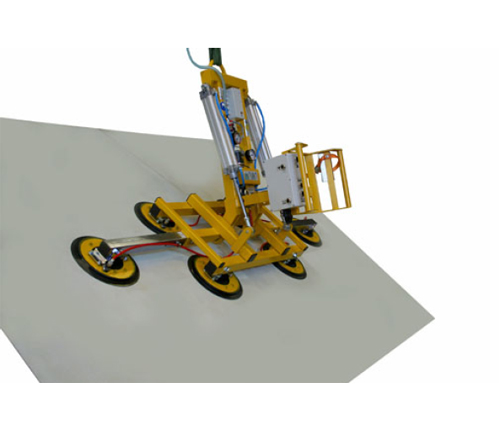

МОДЕЛЬ: Kombi-7025-MS4

Модель Kombi-7025-MS4 может использоваться со следующим оборудованием (Перейдите в нужный раздел, нажав на соответствующую картинку)
Пескоструйные автоматы	Столы раскроя	Моечные машины	Стеклопакетные линии

Краткое техническое описание

1-контурный вакуумный захват в соответствии с EN 13155.Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью.Пневматический наклон на 90 градусов.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

• 1-контурная вакуумная система.
• Замкнутая вакуумная система предотвращает потерю вакуума при сбое подачи сжатого воздуха.
• Запасной вакуумный ресивер с обратным клапаном.

Контроль отключения питания

• Контрольный вакуумметр на устройстве.
• Многорядное расположения присосок.
• Возможность расширения за счет макс. 2 удлинителей.
• Изменяемое расстояние между присосками.
• Бесступенчатый наклон на 90 градусов с помощью пневматического цилиндра.
• Сокращение времени отпускания груза путем подачи сжатого воздуха в систему.
• Регулируемая по длине направляющая дужка.
• Держатель для выключателя крана.

Генерация вакуума

• С помощью встроенного всасывающего сопла (Вентури) , для работы требуется сжатый воздух давлением не менее 6 бар.

Органы управления

• ВКЛ/ВЫКЛ сжатого воздуха непосредственно на устройстве.
• ПРИТЯГИВАНИЕ с помощью кнопочного клапана.
• ОТПУСКАНИЕ через два кнопочных клапана.
• Наклон ГОРИЗОНТАЛЬНЫЙ/ВЕРТИКАЛЬНЫЙ через кнопочный клапан с каждой стороны.

Тип подвеса

• Крановая проушина на несущей раме.

Максимальная грузоподъемность

• 500 кг.

Цвет

• Желтый/частично оцинкованный.

Основные технические параметры

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
