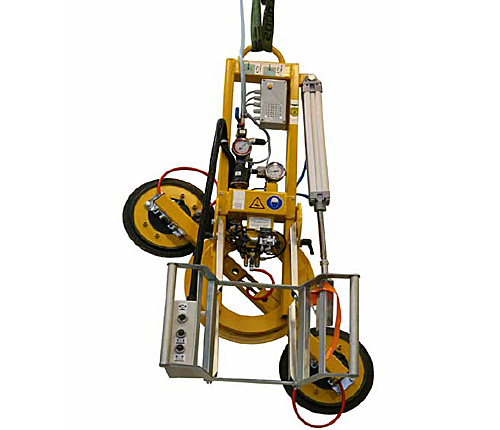

МОДЕЛЬ: Kombi-7025-MD4-2

Хотите посмотреть примеры
применения данной модели?

Нажмите на кнопку.


Модель Kombi-7025-MD4-2 может использоваться со следующим оборудованием
(Перейдите в нужный раздел, нажав на соответствующую картинку)
Пескоструйные автоматы
Столы раскроя
Моечные машины
Стеклопакетные линии

Краткое техническое описание

Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99.

1-контурный вакуумный захват в соответствии с EN 13155.Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью , пневматический поворот на 90 градусов.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

  • 1-контурная вакуумная система.
  • Замкнутая вакуумная система предотвращает потерю вакуума при сбое подачи сжатого воздуха.
  • Запасной вакуумный ресивер с обратным клапаном.


   Контроль отключения питания

  • Контрольный вакуумметр на устройстве.
  • Однорядное расположение присосок.
  • Телескопическая несущая балка позволяет изменять расстояние между внешними присосками.
  • Бесступенчатый поворот на 90 градусов с помощью пневматического цилиндра.
  • 2 ступени скорости поворота.
  • Сокращение времени отпускания груза путем подачи сжатого воздуха в систему.
  • Регулируемая по высоте направляющая дужка.
  • Держатель для выключателя крана.

  Генерация вакуума

  • С помощью встроенного всасывающего сопла (Вентури) , для работы требуется сжатый воздух давлением не менее 6 бар.

Органы управления

  • ВКЛ/ВЫКЛ сжатого воздуха непосредственно на устройстве.
  • ПРИТЯГИВАНИЕ с помощью кнопочного клапана.
  • ОТПУСКАНИЕ через два кнопочных клапана.
  • Вращение ВПРАВО/ВЛЕВО через один кнопочный клапан на каждой стороне.

Тип подвеса

  • Крановая проушина на несущей раме.

Максимальная грузоподъемность

  • 200 кг.

Цвет

  • Желтый/частично оцинкованный.

Основные технические параметры

Присоски



- тип

388

- размер, мм

~300

- количество, шт.

10

Безопасная рабочая грузоподъёмность устройства, кг *

200

Длина несущей балки



- минимум ,мм

~620

- максимум, мм

~1020

Собственный вес манипулятора, кг

~42

Подключение линии подачи сжатого воздуха

9 мм

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
